機場水泥道面不同深度彎拉強度離散性研究及建議

民航專業工程質量監督總站檢測專班

一、概述

水泥混凝土離散性控制是工程質量的重要環節，直接關乎結構安全性、耐久性及全生命周期服役能力。在公路工程領域，受原材料批次波動、攪拌不均及攤鋪振搗工藝缺陷等因素影響，路面水平方向的離散成為質量管控焦點；而機場道面作為航空器安全起降的核心基礎設施，水泥混凝土厚度為34~46cm，遠超公路的15~28cm，這種顯著的厚度差異不僅加劇了施工工藝的復雜性，更使得原本被忽視已久的道面深度方向質量離散問題逐漸顯現。

具體而言，民航專業工程質量監督總站（簡稱質監總站）在近期的檢測監督工作中，通過對國內多個機場道面鉆取的水泥混凝土芯樣進行彎拉強度檢測，發現普遍存在同一芯樣不同深度（上、下部）存在明顯強度差異的現象，這種層間性能差異不僅削弱道面整體結構性能和使用壽命，更可能在長期運營中帶來脫皮、掉塊、裂縫等損壞乃至形成FOD侵入隱患，對機場安全運行構成潛在威脅。本文即是基于對道面不同深度彎拉強度實測數據的整理和分析，以期為場道工程施工質量控制提出風險警示，為民航行業規范標準提供技術參考。

二、試驗數據分析

1. 整體數據特征

  本次研究共獲取了國內西北、東南、西南、華東四個不同地域4E級代表性機場道面混凝土的68根芯樣的136個彎拉強度檢測數據，數據分布見圖1所示。

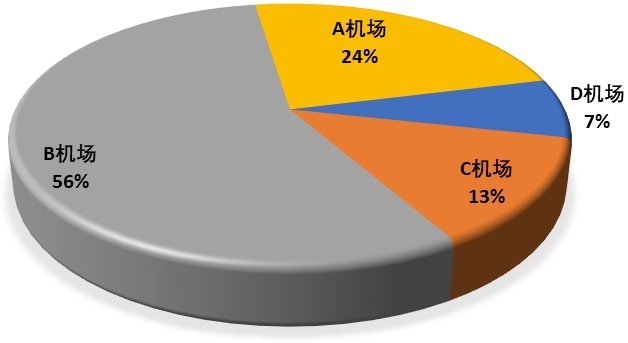

圖1 芯樣分布圖

  按照試驗結果，將整體匯總和四個不同機場的彎拉強度數據分別進行統計分析，見圖2所示。

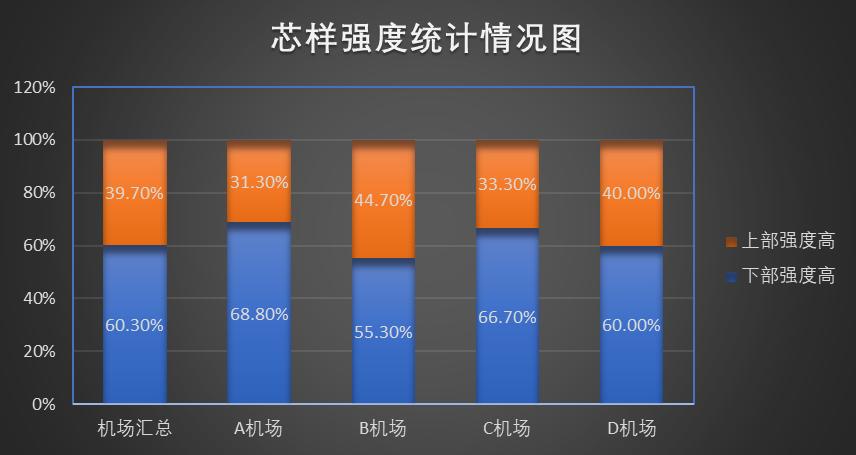

圖2 芯樣強度統計情況圖

圖中可看到，這四個機場整體而言，60.3%芯樣的下部彎拉強度高于上部，僅39.7%芯樣的上部強度更高；按照不同機場分別統計的情況，該趨勢在各機場均不同程度存在，A機場最高為68.8%，B機場最低也為55.3%。這表明，國內機場道面混凝土下部彎拉強度高于上部是一個較為顯著且穩定的現象。

從統計學理論角度分析，在樣本數量足夠多的情況下，同一芯樣上、下部強度差值應服從以0為中值的正態分布（即上高、下高各占50%）。然而，實測數據（整體及分機場）均顯著偏離此理論分布，下部強度系統性偏高成為主導現象。這反應出當前機場水泥混凝土道面確實在深度方向上存在一定程度的質量離散現象。

2.道面混凝土均質性評估

混凝土作為一種典型的復合非均質性材料，其內部組成成分復雜，無法像金屬材料、高分子材料等實現各向均質性，因此在強度上存在一定差異屬于正常現象。通常情況下，可通過標準差或變異系數評價其整體均勻性。然而，對于來自不同機場（不同材料、配合比）的鉆芯樣本，直接使用這些統計量評估其均勻性存在局限。鑒于上、下部試件源于同一芯樣，分析其強度差值（Δf）是評估混凝土均質性的相對有效方法。

由于樣本數據有限，缺乏足夠的數據通過數理統計分析確定Δf的均勻性判定限值，本文通過設定不同Δf限值計算了相應的“均質性系數”（即Δf小于強度差限值的樣本比例），以此比例指標來反應整體的離散偏離程度，結果詳見圖3。

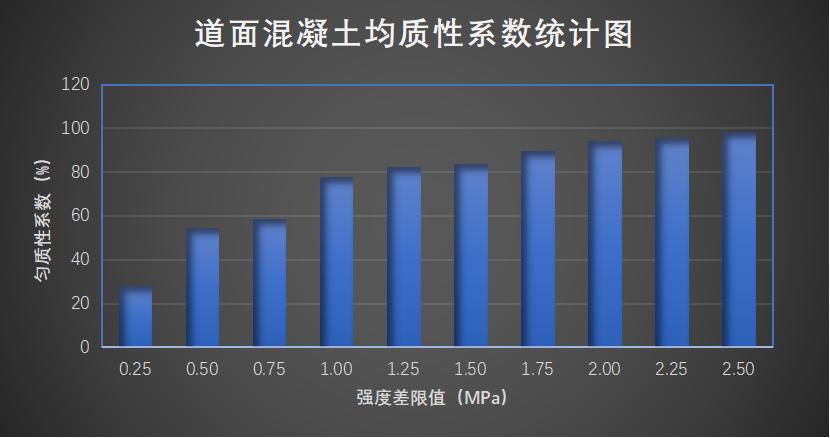

圖3 整體均質性系數統計圖

數據顯示，現場施工的水泥混凝土均質性系數要想達到95%，強度差限值應設置為不小于2.0MPa，如此大的強度差限值對于機場道面嚴苛的質量要求而言過于寬松，這一數值顯然無法滿足工程實際需求，是不可接受的。

參考借鑒《公路工程水泥及水泥混凝土試驗規程》(JTG 3420-2020)對圓柱體劈裂抗拉強度試驗的規定（同組芯樣，極值超中值15%則舍棄），本文以樣本整體均值(6.29MPa)代替中值，以15%為極限偏離度，估算強度差限值約為0.972MPa(≈1.0MPa)。若以1.0MPa為判據，總體的均質性系數不到80%，充分凸顯當前機場道面混凝土質量均勻性問題的嚴峻性。

再分別選取兩個樣本數量相對較多的機場按照上述方法計算假定強度差值Δf的均質性系數，結果見圖4。

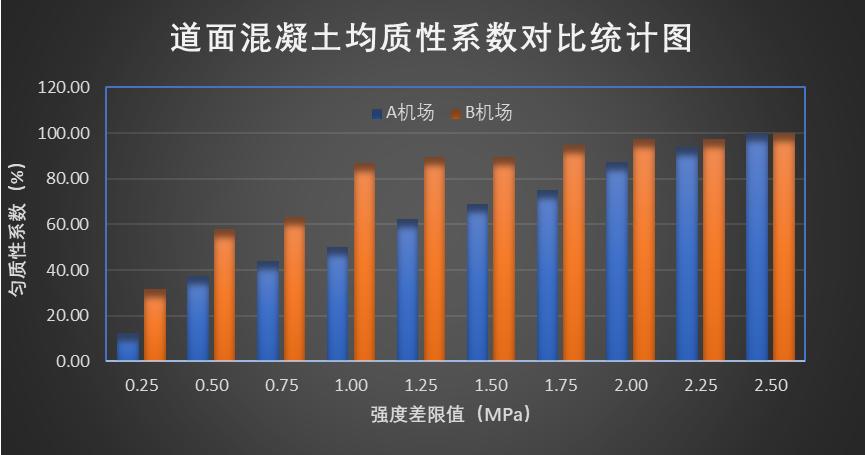

圖4 勻質性系數對比統計圖

數據表明B機場的均質性系數要明顯高于A機場，在強度差限值為1.0MPa的情況下，B機場的均質性系數接近90%，而同樣的條件下A機場的均質性系數僅50%。這表明國內各機場對于道面混凝土施工質量的控制水平確實存在一定差距。

3.芯樣劈裂形貌特征分析

   通過對芯樣劈裂試驗圖片的分析，能夠更加直觀地觀察到芯樣上下部的結構差異，從而進一步揭示強度差異的原因。

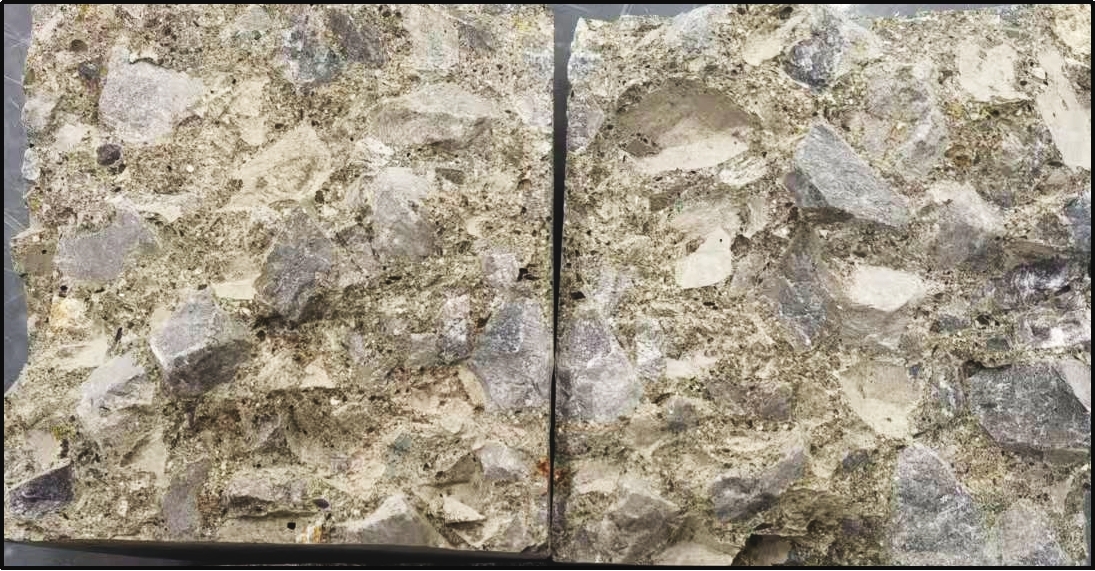

圖5 芯樣劈裂圖（上部）

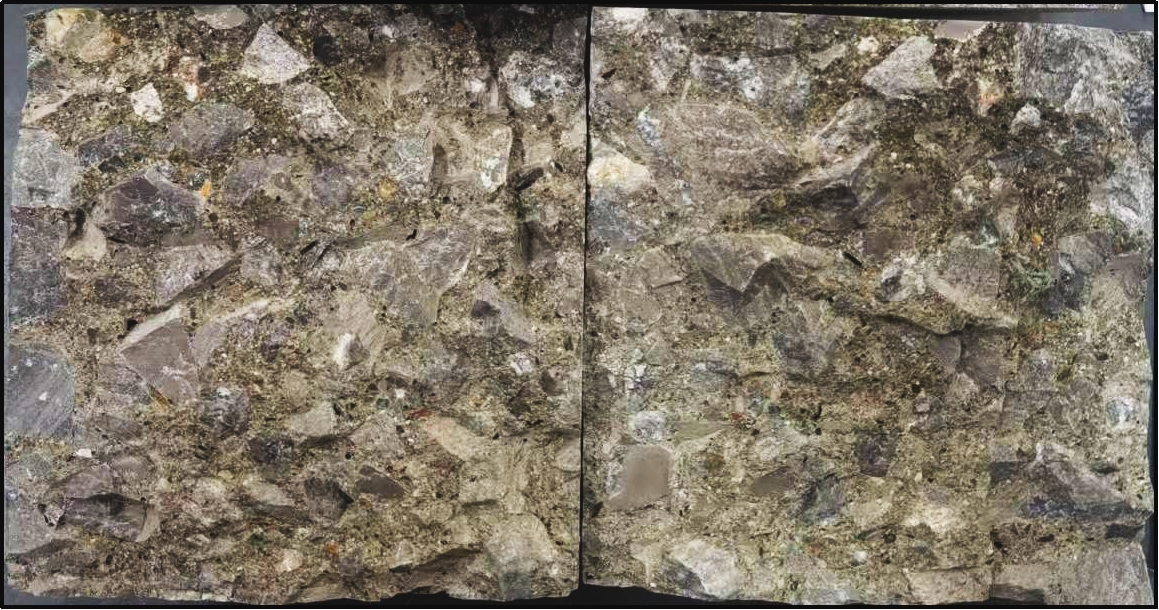

圖6 芯樣劈裂圖（下部）

圖5和圖6清晰顯示芯樣下部骨料數量多、級配均勻；上部骨料數量少、級配不均,此現象提示施工攤鋪過程中上部混凝土發生離析，導致下部骨料富集而上部漿體偏多。

三、強度差異原因分析

機場道面混凝土上下部強度離散性顯著、均質性系數低，是由多種因素共同作用導致的，產生的原因主要有以下幾個方面：

1.混凝土施工離析導致上下部差異：混凝土運輸和澆筑過程中，骨料沉降、漿體分布不均易引發離析。機場道面厚度大，若振搗不規范（如局部漏振、過振），粗骨料會因重力下沉聚集，導致下部骨料堆積、上部漿體偏多。下部因骨料集中強度較高，上部則因水泥石收縮大、孔隙率高，強度較低，造成上下部強度差異顯著。嚴重時，下部強度過高，上部強度與耐久性明顯下降。

2.養護條件差異導致強度發展不同步：道面上部混凝土直接暴露于空氣中，水分蒸發快。若養護（覆蓋、灑水）不及時、不充分，上部混凝土早期易脫水收縮，水泥水化受阻。下部混凝土靠近潮濕基層，水分保持好，水泥水化更充分。水泥水化程度決定水泥石強度，水化不充分使上部水泥石與骨料粘結力弱；而下部混凝土水化較充分，其界面過渡區更為致密，最終導致混凝土上下部強度出現差異。

3.原材料及配合比波動的累積效應：混凝土拌合物的坍落度波動、骨料級配變化（如骨料含泥量突然增加）等情況，在道面澆筑過程中會產生顯著影響。下部初始坍落度大時，骨料沉降加劇；上部坍落度損失大，漿體分布不均。配合比的波動會直接改變混凝土的和易性，坍落度大時離析風險高，下部骨料堆積嚴重；坍落度較小時振搗困難，下部易出現蜂窩，均會造成混凝土強度差異。

四、建議

機場道面混凝土上下部強度離散性大，主要源于施工中材料離析、密實度不均、養護差異及配合比波動。為提升道面混凝土均勻性與耐久性，保障工程質量，建議參建單位重點把控以下環節：

1.規范振搗工藝：混凝土振搗是確保其密實性和均勻性的核心環節。施工時需嚴格控制振搗方式與時間，避免因漏振或過振導致骨料分層，確保混凝土強度均勻性，提升道面整體性能。

2.嚴控下料與攤鋪工序：混凝土下料與攤鋪不當易引發離析。應精準控制下料高度和速度，防止骨料因自由下落高度過高而分離；采用適配的攤鋪設備與工藝，保證混凝土均勻攤鋪，避免出現局部骨料堆積或砂漿富集的現象。

3.強化集料質量管控：集料質量直接影響混凝土性能。應嚴格控制集料的各項指標，尤其是含泥量、泥塊含量和軟弱顆粒含量等關鍵指標。強化原材料進場檢驗，建立嚴格檢測制度，嚴禁不合格集料入場。通過篩選優質集料、優化級配等措施，確保混凝土強度、耐久性等指標滿足機場道面工程高標準要求。集料質量直接影響混凝土性能。

4.優化檢測評定標準：當前民航彎拉強度檢測評定難以反映道面混凝土不同深度的強度差異。亟需根據民航行業特點和實際需要，優化檢測評定標準，更好服務于場道工程施工，確保機場道面混凝土質量的穩定性和可靠性。
